AXURE教程:三级菜单和标签的交互使用 获赏8金币 案例教程 基础教程

vigo 普通用户 2019-10-29 2656


如何让三级菜单和标签页实现交互,笔者在此给出了一个教程,简单快捷的原型在向你招手~~

今天,教大家如何做一个框架,包含三级菜单和标签页两部分内容,以及他们之间相互交互的内容。

演示地址:https://axhub.im/pro/b38b78fd26ab7c1f/

下载地址:https://www.axureshop.com/a/956028.html

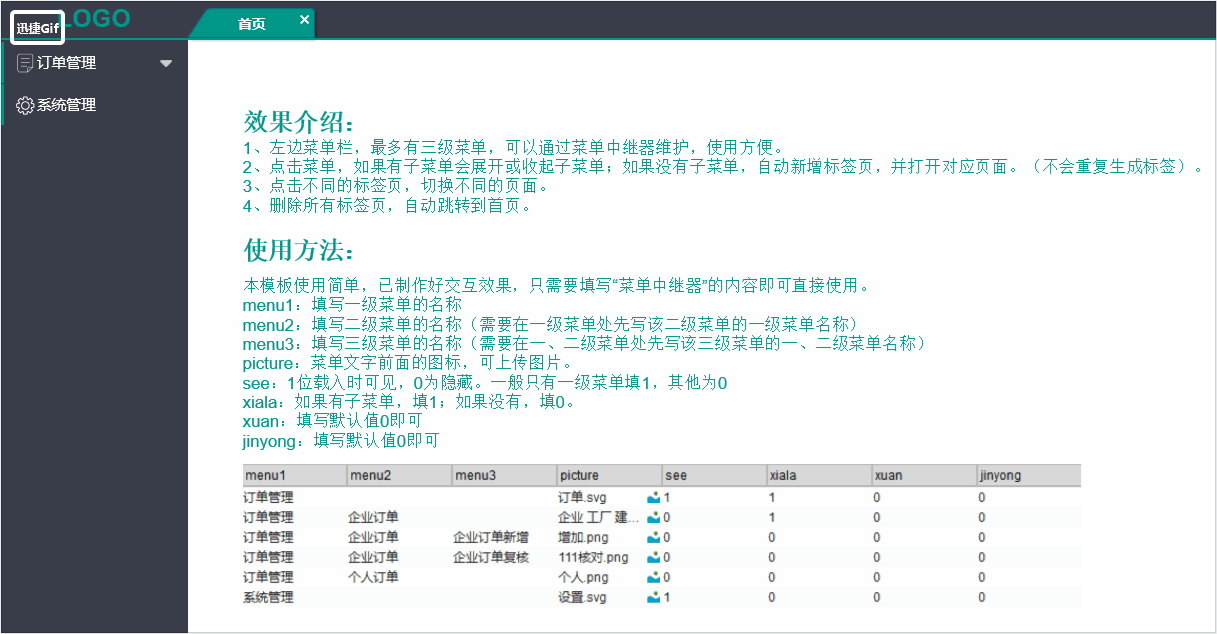

效果如下图所示:

在线演示地址

一、效果介绍

  1. 左边菜单栏,最多有三级菜单,可以通过菜单中继器维护,使用方便。
  2. 点击菜单,如果有子菜单会展开或收起子菜单;如果没有子菜单,自动新增标签页,并打开对应页面(不会重复生成标签)。
  3. 点击不同的标签页,切换不同的页面。
  4. 删除所有标签页,自动跳转到首页。

二、使用方法

本模板使用简单,已制作好交互效果,只需要填写“菜单中继器”的内容即可直接使用。

  • menu1:填写一级菜单的名称;
  • menu2:填写二级菜单的名称(需要在一级菜单处先写该二级菜单的一级菜单名称);
  • menu3:填写三级菜单的名称(需要在一、二级菜单处先写该三级菜单的一、二级菜单名称);
  • picture:菜单文字前面的图标,可上传图片;
  • see:1位载入时可见,0为隐藏;一般只有一级菜单填1,其他为0;
  • xiala:如果有子菜单,填1;如果没有,填0;
  • xuan:填写默认值0即可;
  • jinyong:填写默认值0即可。

三、制作方法

1. 用中继器制作三级菜单

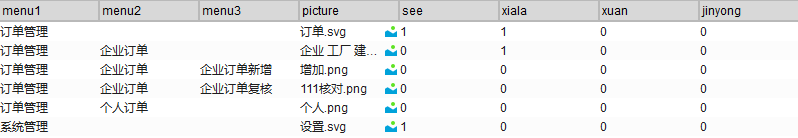

1)设置中继器内的表格

  • menu1:填写一级菜单的名称;
  • menu2:填写二级菜单的名称(需要在一级菜单处先写该二级菜单的一级菜单名称);
  • menu3:填写三级菜单的名称(需要在一、二级菜单处先写该三级菜单的一、二级菜单名称);
  • picture:菜单文字前面的图标,可上传图片;
  • see:1位载入时可见,0为隐藏;一般只有一级菜单填1,其他为0;
  • xiala:如果有子菜单,填1;如果没有,填0;
  • xuan:填写默认值0即可,既下拉箭头向下;如果需要默认打开下拉菜单,箭头向右,填1;
  • jinyong:填写默认值0即可,用于判断是否选中。

2)中继器材料

三个组合:

  1. 一级组合(文本标签+矩形+图片+下拉标志);
  2. 二级组合(文本标签+矩形+图片+下拉标志);
  3. 三级组合(文本标签+矩形+图片)。

3)中继器内逻辑

①点击一级菜单:

  • 收起状态:如果有子菜单,打开子菜单;如果没有子菜单,打开该名称的页面。
  • 展开状态:收起子菜单。

②点击二级菜单:

  • 收起状态:如果有子菜单,打开子菜单;如果没有子菜单,打开该名称的页面。
  • 展开状态:收起子菜单。

③点击三级菜单,打开该名称的页面。

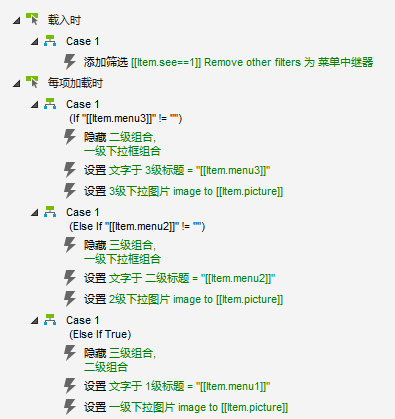

具体逻辑如下图所示:

2. 用中继器制作标签页

1)设置中继器内的表格

  • column0:标签页名称,默认给一个首页;
  • xuanzhong:1打开对应页面,0不打开。

2)中继器材料

1个好看的标签矩形,删除“x”形状。

3)中继器内逻辑

点击标签矩形,取消选中其他标签,选中该标签并打开对应页面。

点击“x”,删除该标签,自动选择下个标签,并打开选中标签的页面。如果所有标签被删除,自动生成一个首页标签,并打开首页。

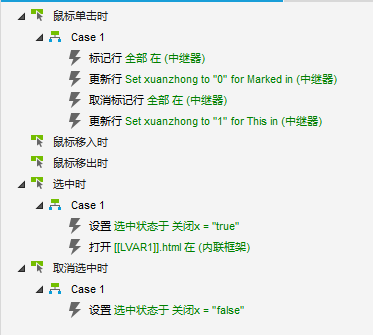

具体逻辑如下图所示:

3. 制作对应页面

页面名称要和菜单中继器内名称相同(没有子菜单的菜单),然后在对应页面制作对应内容即可。

4. 制作菜单与标签页的交互

点击没有子菜单的菜单时,记录该菜单文字,判断是否有该标签页。如果有,选中并打开该标签页;如果无,新建标签页并打开对应页面。

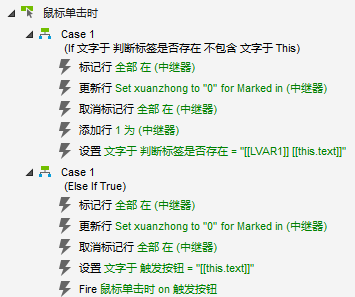

具体逻辑如下图所示:

总结

该原型非常实用,但制作相对复杂,新手不容易完成。

制作完成后,以后使用方便,仅需简单填写菜单中继器的内容,即可拥有完美的效果,所以强烈推荐给各位使用。
