今天，教大家如何用AXURE做一个超漂亮的柱状图。

在线演示地址：http://ije8g9.axshare.cn/

原型下载地址：https://www.axureshop.com/a/1114192.html

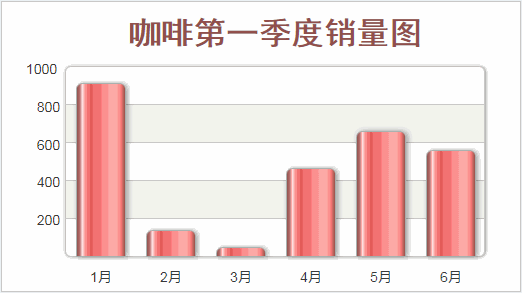

一、效果介绍

二、功能介绍

1、简单填写中继器内容即可生成柱状图，无需连外网。

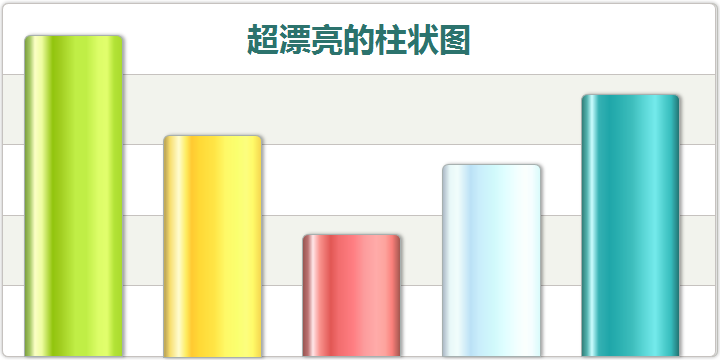

2、样式可以自由变换，原型内提供6中常用且美观的颜色，也可以自定义。

3、鼠标移入时能显示具体数据。

三、制作方法

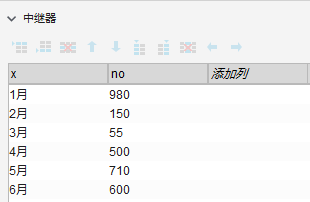

1、中继器里有两列，x和no，x为横坐标，no为具体数值如下图所示

2、中继器内材料：文本框+矩形1，如下图所示放置即可

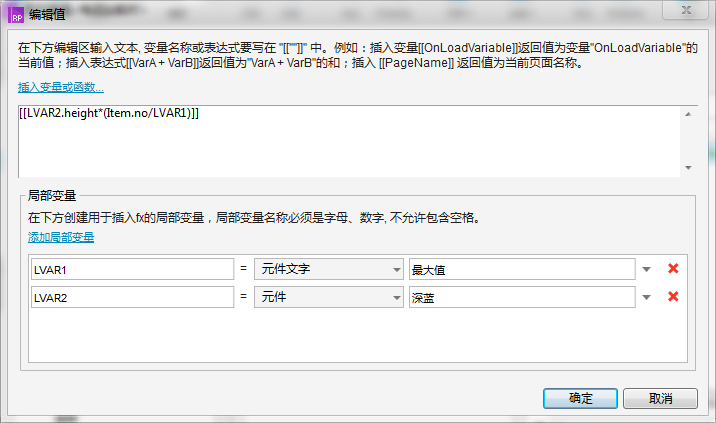

3、在中继器外建一个文本框(命名为最大值)并隐藏，只用于逻辑处理。文本框的值填写no里面最大的值，该案例为980。逻辑是找到最高的值，让比它底的值调低高度。具体公式[[LVAR2.height*(Item.no/LVAR1)]]。

LVAR2.height指矩形的高度，LVAR1指no的最大值，Item.no指no的当前值。

4、具体交互

中继器每项加载时，是设置中继器内的文本框的文字=[[Item.x]]

设置矩形的尺寸[[LVAR2.height*(Item.no/LVAR1)]]，锚点在底部

这是，基本上一级完成了树状图。

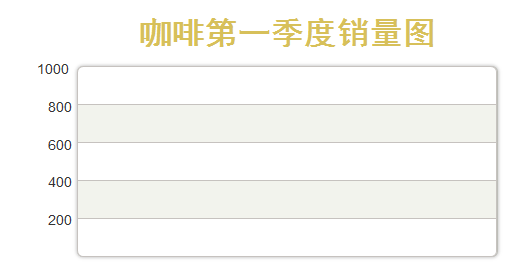

5、制作外框并标上刻度，如下图所示

将中继器移动到对应位置上即可。

6、做一个标签，如下图所示，默认隐藏

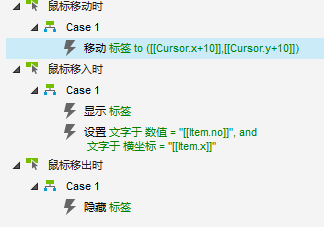

思路，鼠标移入矩形的时候，显示标签，标签跟随鼠标移动，让Item.no的值=文本标签2，Item.x的值=文本标签1

鼠标移出的时候，隐藏标签即可。

最后，制作完成后，以后使用方便，仅需简单填写中继器的内容，即可拥有完美的效果，所以强烈推荐给各位使用。
