本文将教大家如何在axure用中继器做一个排名图，达到填写中继器数据，自动生成图标的目的。

在线演示地址：http://demo.axureshop.com/?url=http://ije8g9.axshare.cn&buyurl=https://www.axureshop.com/a/1114192.html

原型下载地址：https://www.axureshop.com/a/1114192.html

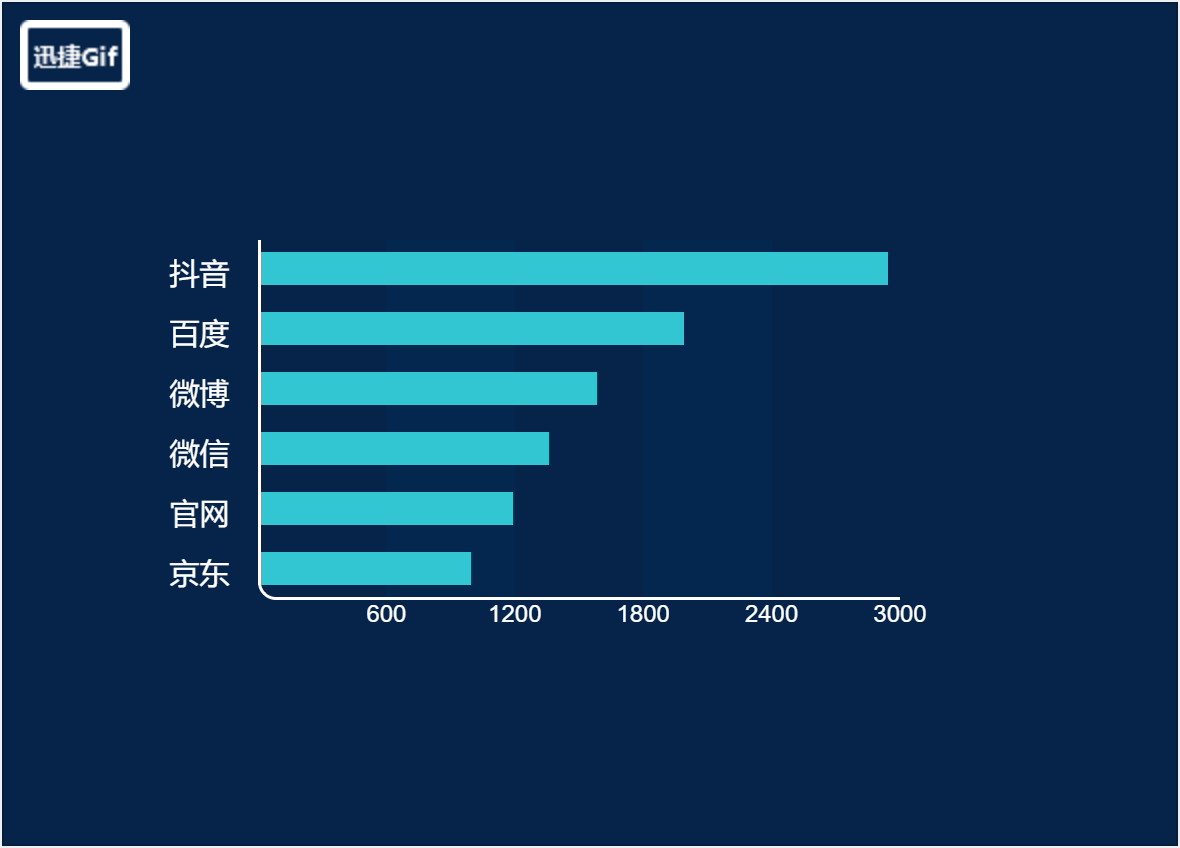

一、效果介绍

二、功能介绍

1. 简单填写中继器内容即可生成排名图，无需连外网。
2. 样式颜色等可以自由变换。
3. 鼠标移入时能显示具体数据。

三、制作方法

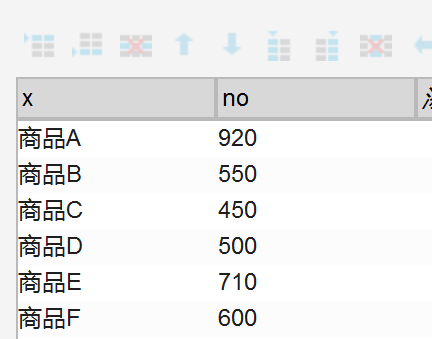

1. 中继器里有两列，x和no，x为中坐标，no为具体数值如下图所示：

2. 中继器内材料：文本框+矩形1，如下图所示放置即可：

3. 在中继器外建一个文本框(命名为最大值)并隐藏，只用于逻辑处理。文本框的值填写no里面最大的值，该案例为920。逻辑是找到最长的矩形的值，让比它短的矩形值调低宽度。具体公式[[LVAR2.width*(Item.no/LVAR1)]]。

LVAR2.width指矩形的宽，LVAR1指no的最大值，Item.no指no的当前值。

4. 具体交互

中继器每项加载时，是设置中继器内的文本框的文字=[[Item.x]]

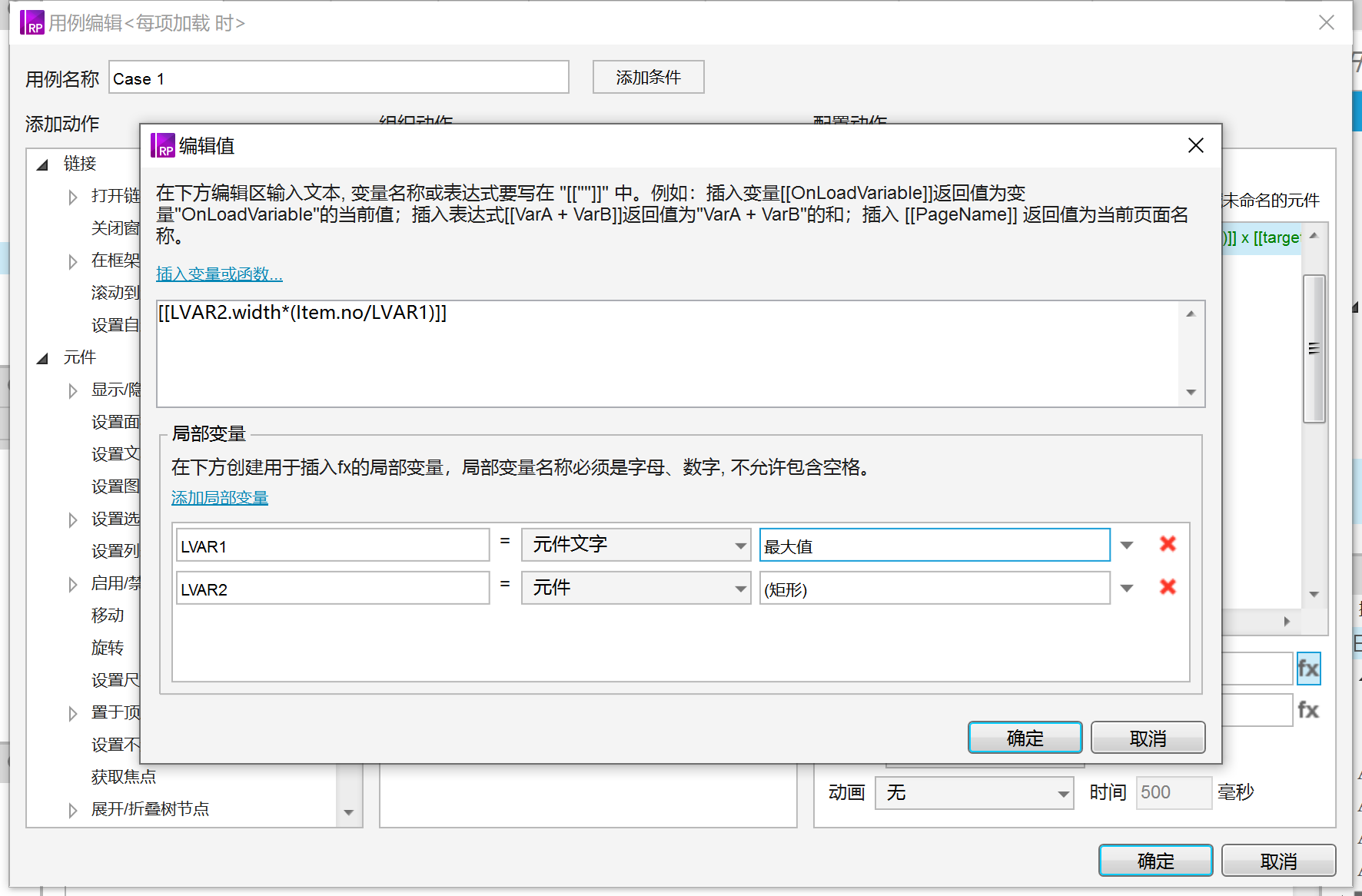

设置矩形的尺寸[[LVAR2.width*(Item.no/LVAR1)]]，锚点在左部。

5. 用矩形和标签制作外框并标上刻度，如下图所示：

将中继器移动到对应位置上即可。

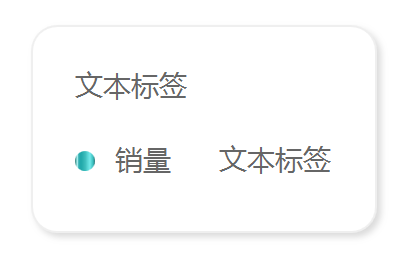

6. 做一个标签，如下图所示，默认隐藏，透明度75%。

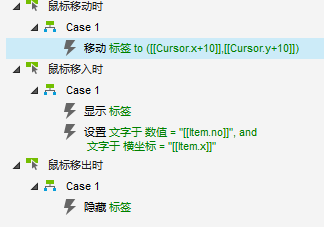

思路，鼠标移入矩形的时候，显示标签，标签跟随鼠标移动，让Item.no的值=文本标签2，Item.x的值=文本标签1。

鼠标移出的时候，隐藏标签即可。

这样制作完成了排名图，以后使用方便，仅需简单填写中继器的内容，即可拥有完美的效果，所以强烈推荐给各位使用。
